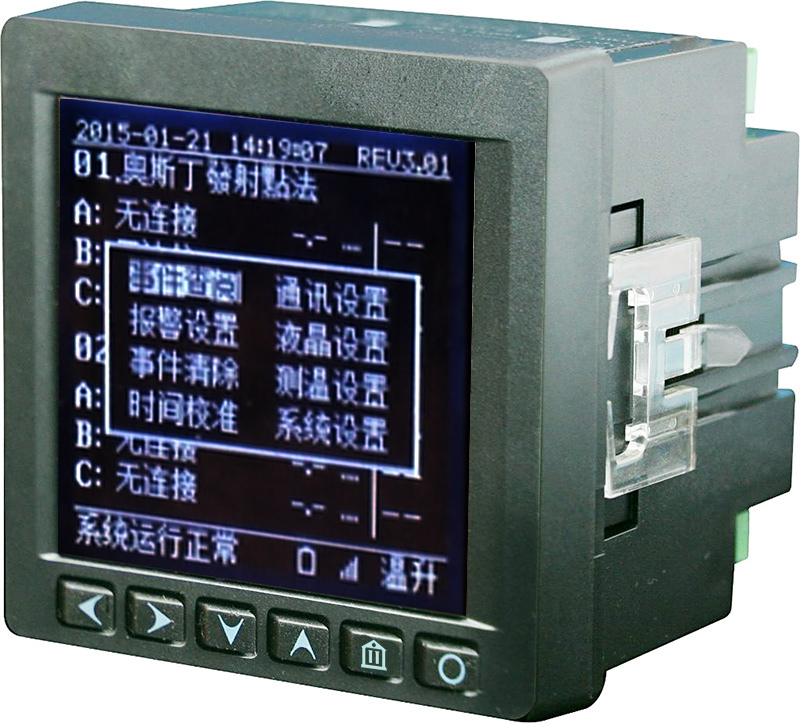

BG-30电气接点温度在线监测装置

我公司研制的专门用于测量电气设备接点温升的装置，一台装置可接收多面开关柜内接点温度数据，广泛适用于高压开关柜触头、刀闸开关、电缆搭接头、低压开关柜触头、高压母线接头、箱式变电站、干式变压器等电气设备。


技术参数：
工作电源                                                           AC85-265V/DC90V-375V
仪表工作环境温度                                             ≤95%RH
报警输出口                                                        无源输出
电池使用寿命                                                     6年以上
通讯接口                                                            RS485
温度采集模块与接收模块空间距离                      ≤10米
接收模块与主机                                                  ＜1200米
RS485通讯距离                                                  ＜1200米
温度测量范围                                                      -25℃ - 125℃
精度                                                                     ≤ ± 1℃
分辨率                                                                0.1℃
测温点容量                                                          ≤200点

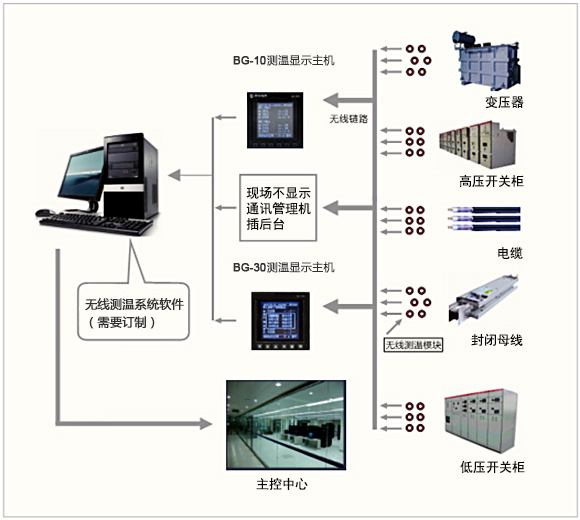

系统构成：

无线温度在线监测系统由采集设备和监测软件两部分组成。采集设备主要由温度采集模块、接收模块和显示主机组成，软件部分由现场监测程序、后台数据分析处理、客户端数据查询程序组成。

采集模块采集温度数据，通过无线的方式发射至接收模块，接收模块通过RS485通讯传至现场主机上或后台，实现远程监测管理。
